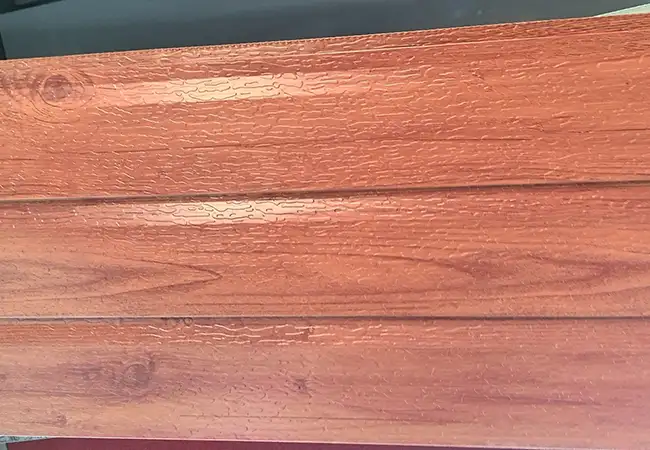

Tørhængt isolerings-integreret plade

Jason Building Materials tilbyder højkvalitets tørhængte isolering integrerede plader. Tilgængelig via direkte fabrikssalg og engros, leverer vi skræddersyede løsninger skræddersyet til specifikke byggeprojekter.

Produktfordele

1. Integreret udvendig vægisolering og dekoration

Traditionelle ydervægsprojekter kræver ofte separat håndtering af isolering, beskyttende og dekorative lag; i modsætning hertil konsoliderer det tørhængte isoleringskort disse mange funktioner i et enkelt, samlet produkt.

2. Velegnet til hurtig udvendig vægkonstruktion

Panelerne forarbejdes og lamineres på fabrikken, hvor monteringen primært udføres ved tørhængning på stedet.

Dette system er særligt velegnet til nybyggeri, præfabrikerede bygninger, energieffektive eftermonteringer af eksisterende strukturer og projekter med stramme byggeplaner.

3. Lettere standardisering af facadeæstetik

Da det dekorative overfladelag er færdigbehandlet på fabrikken, kan farve, tekstur, dimensioner og overfladeeffekter konsekvent kontrolleres under masseproduktion.

Køltørhængende systemkomponent

Det tørhængende system består af følgende komponenter:

Hovedkøl: Firkantet rør af galvaniseret stål (normalt 40×40×2 mm eller 50×50×2,5 mm), fastgjort til væggen med vinkelbeslag. Lodret justeres under kølinstallation.

Bøjlesamling: Inklusiv startstykker, bøjler og justeringsstykker. Bøjlemateriale er aluminiumslegering eller rustfrit stål, med ikke mindre end4 bøjlerpr bræt.

Ankerbolte: Ekspansionsbolte i rustfrit stål. Borehulsdiameter matcher boltspecifikationerne, indstøbningsdybde ≥40 mm.

Ventilationshulrum: Luftlagsafstand dannet af køltykkelse, generelt20 – 40 mm, effektivt udleder akkumuleret fugt fra væggen for at forlænge væggens levetid.

Senere vedligeholdelse: Det tørhængende system understøtter enkelt-board adskillelse. Regelmæssig inspektion anbefales hver2 år, med fokus på bøjlekorrosion og ældning af fugemasse. Udskift omgående, når der er problemer.

Definition af Dry-Hung Insulation Integrated Board

Tørhængt isolering integreret bord er et varmeisolerende dekorativt panel installeret ved hjælp af metalkøl tørhængende teknologi. Forskellen fra bonding-forankringsmetoden er: pladen klistres ikke direkte på væggen, men fastgøres til metalkølen gennem bøjler, med et hulrum tilbage mellem pladen og væggen. Fordelen ved denne konstruktionsmetode er, at fugt inde i væggen kan ledes ud gennem hulrummet uden at samle sig i isoleringslaget og forårsage forringelse af ydeevnen. Samtidig er belastningsvejen for det tørhængende system klar og bestemt - belastningen af ​​hvert bræt overføres gennem bøjler til kølrammen og derefter fra kølen til hovedstrukturen.

Tekniske specifikationer for tørhængende system

Køl specifikation:Galvaniseret stål firkantrør 40×40×2 mm eller 50×50×2,5 mm

Kølafstand:Lodret @600mm, vandret afstand i henhold til bordhøjde

Bøjlemateriale:Aluminiumslegering (6063-T5) eller rustfrit stål (304)

Enkelt bøjle belastningskapacitet: ≥ 1,0 kN(sikkerhedsfaktor ≥ 3)

Ventilationshulrumsbredde:20 – 30 mm (bestemt af køltykkelse)

Seismisk vurdering:Med forskellige køl specifikationer, kan mødes6-8 graderseismisk befæstning

Anvendelige projekter

Super højhuse(Højde ≥ 100m): Højt vindtryk med strenge sikkerhedskrav; mekanisk forankringssystem er mere pålideligt

Kystbygninger: I miljøer med højt saltspray reducerer hulrumsventilation fugtophobning og forsinker korrosion

Gammel bygningsrenovering kræver original vægbevaring: Hængebrædder beskadiger ikke originale ydervægge og påvirker ikke normal brug

Komplekse bygningsformer: Kræver kølejusteringsplads i flere retninger for at kompensere for ujævnheder i væggen

High-End kommercielle bygninger: Projekter med høje krav til monteringspræcision og facadeeffekt

Tilpasningsinstruktioner

Tilpasning af det tørhængende system omfatter hovedsageligt:

Køl layout:Kølafstand og specifikationer bestemmes ud fra bygningsfacadevindbelastningsberegninger. Kølparametre kan variere for forskellige etager og højder.

Bøjletype:Tre bøjlemuligheder tilgængelige -Justerbare bøjlervelegnet til eksisterende bygninger med generel planhed,Faste bøjlervelegnet til nye bygninger med flade vægge,Isolerende integrerede bøjlervelegnet til præfabrikerede isoleringsplader.

Isoleringslagtykkelse:Kavitetsbredde kan justeres mellem20 – 40 mmi henhold til isoleringsdesignkrav.

Alle metalstik er behandlet med varmgalvanisering eller Dacromet rustbeskyttelse inden levering.

Eftersalgsservicesupport

Jason Building Materials tilbyder følgende eftersalgssupport:

- Ét gratis opfølgende besøg indenfor6 månederefter færdiggørelse accept af at inspicere kølforbindelser og tætningsmiddeltilstand

- Garantidækning omfatter: fysiske egenskaber på kortet (12 måneder), metal bøjle og køl korrosionsbestandighed (24 måneder), fastholdelse af tætningselasticitet (12 måneder)

- Til vedligeholdelsesbehov ud over garantien kan vi stadig levere tilbehørsforsyning og teknisk vejledning, kun opkræve materialeomkostninger

- Til super højhuse projekter, der overstiger100m, garantiperioden kan forlænges til24 månedergennem forhandling

Definition

Hvorfor er rene limning af ydervægsisoleringssystemer ikke tilladt på højhuse? Fordi vindtryk over 10. etage er3-5 gangedet i jordhøjde, og der kan være faldrisiko efter klæbemiddelældning. Findes der en løsning, der bruger fuldstændig mekanisk fiksering? Køltørhængningssystemet er en fuldmekanisk forankringsløsning, der ikke er afhængig af klæbemidler - hvert bræt er fastgjort til metalkølen med4 – 6 bøjler i rustfrit stål, hver bøjle bærer uafhængigt belastning med individuel kapacitet ≥1,0 kN.

Sammenligning af tre installationsmetoder

FAQ

Q1: Hvad er forskellen mellem tørhængt isolerings-integreret plade og bundet isoleringsplade?

A1: Den største forskel er installationsmetoden. Tørhængte brædder fastgøres til væggen gennem et metalkølsystem med mekaniske bøjler, hvilket efterlader et ventilationshulrum mellem brættet og væggen. Limede brædder klæbes direkte til vægoverfladen. Den tørhængte metode er mere pålidelig til højhuse og tillader udskiftning af enkeltplader.

Q2: Hvad er ventilationshulrummet til?

A2: Ventilationshulrummet tillader fugt inde i væggen at blive udledt, hvilket forhindrer ophobning i isoleringslaget, hvilket ville forårsage forringelse af ydeevnen. Det hjælper også med at holde væggen tør og forhindrer meldug og udblomstring.

Q3: Kan tørhængte integrerede isoleringsplader bruges på bygninger over 100m?

A3: Ja. Det tørhængte system er velegnet til bygninger med ubegrænset højde. Med korrekt vindtryksdesign og kølspecifikationer kan den bruges på super højhuse. Garanti kan forlænges til 24 måneder for projekter over 100m.
